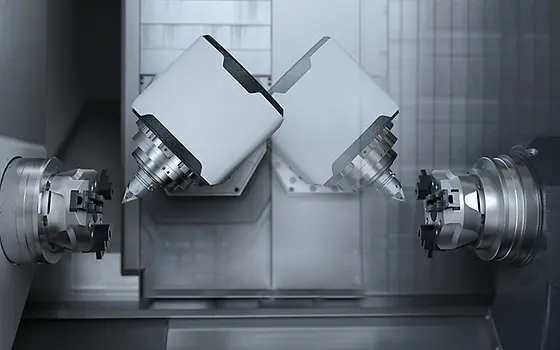

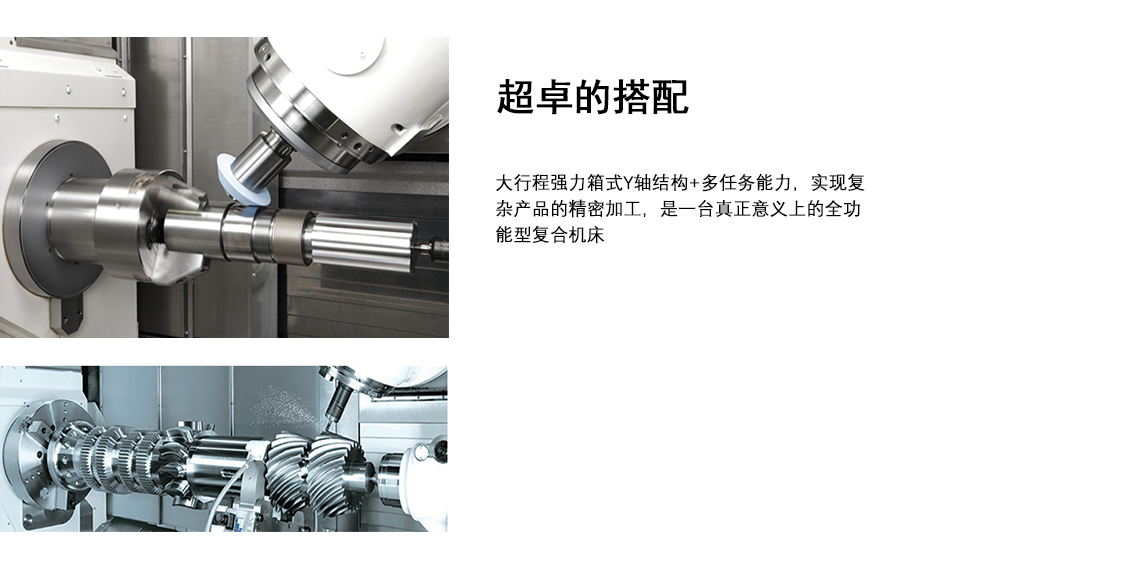

iTM系列五轴联动车铣复合机床是BOSUNMAN为了引领行业高速发展而推出的一款高档全功能车铣复合机床；她将为您实现复杂的高精度车削、铣削、磨削、滚齿等全功能多任务加工；她将轻松应对航空航天、军工、医疗器械等多种领域的超精密复合智能化加工。
【iTM系列技术参数 】
| 项目 | 单位 | iTM55 | iTM55/2000 | iTM55S | iTM55S/2000 |
| Travels 行程 |
| X-axis travel X轴行程 | mm | 580 | 580 | 580 | 580 |
| Y-axis travel Y轴行程 | mm | 300（±150） | 300（±150） | 300（±150） | 300（±150） |
| Z-axis travel Z轴行程 | mm | 1050 | 2050 | 1050 | 2050 |
| W-axis travel W轴行程 | mm | 950 | 1950 | 950 | 1950 |
| B-axis travel B轴行程 | ° | 240（±120） | 240（±120） | 240（±120） | 240（±120） |
| Accuracy 精度 |
| Positioning 定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Repeatability 重复定位精度 | mm | ±0.002 | ±0.002 | ±0.002 | ±0.002 |
| Spinle1 主轴1 |
| Spindle1 Through Hole 主轴1通孔/通过棒料 | mm | Ø90/Ø78 | Ø90/Ø78 | Ø90/Ø78 | Ø90/Ø78 |
| Speed 最高转速 | rpm | 3000 | 3000 | 3000 | 3000 |
| Drive System 主轴1驱动系统 |
| Spindle Motor Power (cont./30min) 主轴1功率 | kw | 30/37 | 30/37 | 30/37 | 30/37 |
| Maximum Torque 最大扭矩 | Nm | 580 | 580 | 580 | 580 |
| Spinle2 主轴2 |
| Spindle2 Through Hole 主轴2通孔/通过棒料 | mm | -- | -- | Ø90/Ø78 | Ø90/Ø78 |
| Speed 最高转速 | rpm | -- | -- | 3000 | 3000 |
| Drive System 主轴2驱动系统 |
| Spindle2 Motor Power (cont./30min) 主轴2功率 | kw | -- | -- | 30/37 | 30/37 |
| Maximum Torque 最大扭矩 | Nm | -- | -- | 580 | 580 |

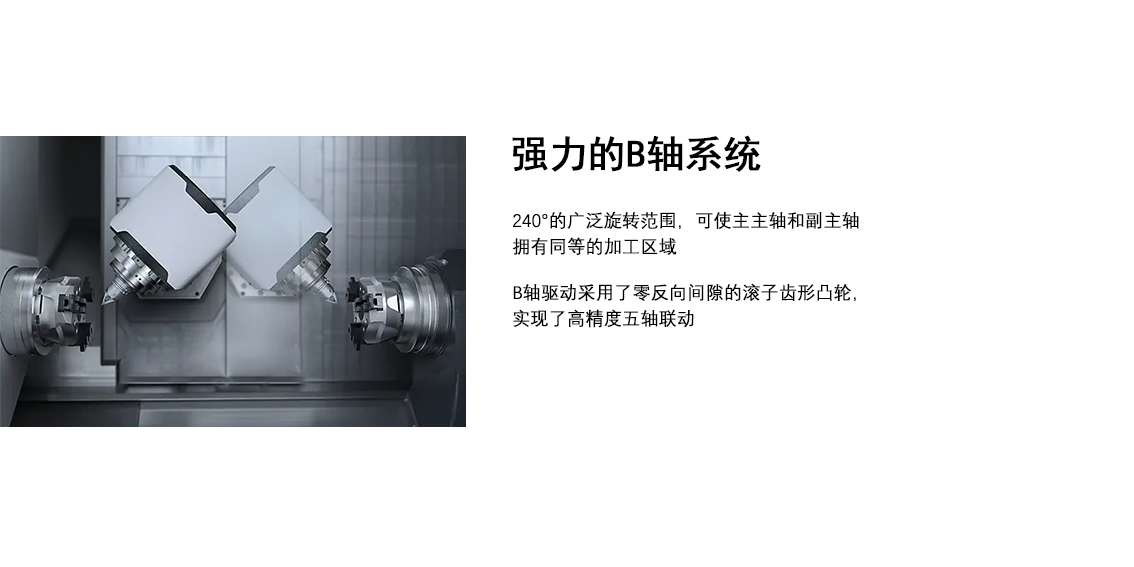

| B-axis B轴 |
| Spindle end (tool system) 主轴端（刀具系统） |
| HSK-A100 | HSK-A100 | HSK-A100 | HSK-A100 |
| Maximum spindle speed 主轴最高转速 | rpm | 10000 | 10000 | 10000 | 10000 |
| Rated power额定功率 | kw | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 |
| Maximum spindle torque 主轴最大扭矩 | N.m | 220 | 220 | 220 | 220 |
| Maximum drilling diameter 最大钻孔直径 | mm | 50 | 50 | 50 | 50 |
| Processing capacity 加工能力 |
| Max Diameter Rotary 最大回转直径 | mm | Ø650 | Ø650 | Ø650 | Ø650 |
| Standard Diameter 标准加工直径 | mm | Ø450 | Ø450 | Ø450 | Ø450 |
| Max Working Length 最大加工长度 | mm | 1000 | 2000 | 1000 | 2000 |
| X Axis Fast-Moving X 轴快速移动速度 | m/min | 30 | 30 | 30 | 30 |
| Z Axis Fast-Moving Z 轴快速移动速度 | m/min | 30 | 30 | 30 | 30 |
| Y Axis Fast-Moving Y 轴快速移动速度 | m/min | 20 | 20 | 20 | 20 |
| W Axis Fast-Moving W 轴快速移动速度 | m/min | 30 | 30 | 30 | 30 |
| Capacity 刀库容量 |
| Capacity 刀库容量 | T | 40/60 | 40/60 | 40/60 | 40/60 |
| Max Tool Diameter 最大刀具直径 | mm | Ø140 | Ø140 | Ø140 | Ø140 |
| Max Tool Weight 最大刀具重量 | kg | 15 | 15 | 15 | 15 |
| Tool To Tool 刀对刀换刀时间 | s | 6 | 6 | 6 | 6 |
| General 其他 |
| X/Y/Z/W axis motor power X/Y/Z/W轴电机功率 | kw | 4.4/4.4/4.4/4.4 | 4.4/4.4/4.4/4.4 | 4.4/4.4/4.4/4.4 | 4.4/4.4/4.4/4.4 |
| Overall Dimensions外形尺寸 | mm | 6150*3000*2900 | 7150*3000*2900 | 6150*3000*2900 | 7150*3000*2900 |
| Machine Weight约重 | kg | 22000 | 28000 | 23000 | 29000 |
